螺旋板换热器
当前位置 : 首页 > 螺旋板换热器

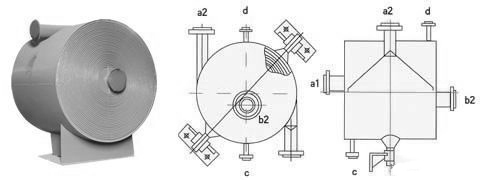

螺旋板式换热器

lxb-hrq

螺旋板式换热器结构简单而精密，它由两块或四块长金属薄板绕同一个中心卷制而成，板与板之间焊有定距柱，形成了两条或四条各自完全独立的螺旋形流道，流道截面为矩形。

螺旋板式换热器可用任何焊接和冷弯性能良好的金属材料来制造。无锡健一机械装备有限公司生产螺旋板式换热器使用的金属材料包括碳钢、不锈钢、合金钢。换热器可以承受的最大操作压力为4.0Mpa，最高操作温度为400℃。螺旋板的宽度从300mm到2000mm：流道间距从5mm到30mm。

1.换热板材质：

Q235B、SUS304、316、316L、321

2.换热板的宽度（mm）：

碳钢的为：500、630、750、1260、1500、2000

不锈钢的为：610、750、1220、1500、2000

3.通道间距（mm）：

5.0—30.0任选

4.压力等级：

不可拆的螺旋板式换热器为：4.5Mpa

可拆的螺旋板式换热器为：1.0Mpa

5.最高使用温度：

不可拆的螺旋板式换热器为：400℃

可拆的螺旋板式换热器为：300℃

螺旋板换热器是以螺旋通道实现传热的一种有较高传热效率的传热设备，在化工生产中应用十分广泛。其工作原理是：当两种温度不同的流体，从管壁两侧流入换热器的通道时，两流体隔着管壁逆流接触 。热量就由热流体传给管壁，然后再由管壁传给冷流体，以实现于结构上的特点，使流体能在较低的速度下就达到湍流状态，从而强化了传热。该设备采用板材制作，故在大规模组织生产时，可降低成本。

螺旋板式换热器技术参数：

公称换热面积m2

通道间距mm

计算
换热面积
m2

流 速
1m/ces时
处理量m3/h

接管公称直径

型 号

重量(kg)

I 6B型

I 16B型

1

6

1.0

3.89

40

I 6,I 16B1-0.2/300-6

44

50

2

6

2.1

3.89

40

I 6,I 16B2-0.2/400-6

78

85

4

6

4.4

8.2

50

I 6,I 16B4-0.4/400-6

131

135

10

4.5

17.3

80

I 6,I 16B4-0.5/450-10

129

133

10

4.8

13.7

70

I 6,I 16B4-0.4/500-10

161

205

8

6

7.3

8.21

50

I 6,I 16B8-0.4/500-6

212

215

10

7.85

17.3

80

I 6,I 16B8-0.5/550-10

235

273

10

7.3

20.90

80

I 6,I 16B8-0.6/500-10

237

275

10

6

11.1

8.21

50

I 6,I 16B10-0.4/600-6

295

355

10

11.5

17.3

80

I 6,I 16B10-0.5/650-10

315

405

10

11.2

20.90

80

I 6,I 16B10-0.6/600-10

305

395

15

6

16.9

12.54

70

I 6,I 16B15-0.6/600-6

415

490

10

14.72

17.3

80

I 6,I 16B15-0.5/760-10

405

575

10

15.0

28.1

80

I 6,I 16B15-0.8/600-10

400

570

14

15.6

39.3

100

I 6,I 16B15-0.8/700-14

505

680

20

6

21.7

8.21

50

I 6,I 16B20-0.4/800-6

540

710

10

21.0

20.90

80

I 6,I 16B20-0.6/800-10

555

735

14

20.9

39.30

100

I 6,I 16B20-0.8/800-14

660

830

25

10

26.6

29.90

80

I 6,I 16B25-0.6/900-10

610

950

14

26.9

39.20

100

I 6,I 16B25-0.8/900-14

720

1060

30

10

28.2

28.10

100

I 6,I 16B30-0.8/800-14

750

1180

14

32.2

39.20

100

I 6,I 16B30-0.8/1000-14

980

1370

40

10

45.4

35.30

100

I 6,I 16B40-1.0/900-10

1130

1515

14

40.2

19.4

125

I 6,I 16B40-1.0/1000-14

1200

1630

50

10

53.9

35.3

100

I 6,I 16B50-1.0/1000-14

1360

1755

60

10

61.05

35.3

100

I 6,I 16B60-1.0/1100-10

1920

2112

14

60.08

49.40

125

I 6,I 16B60-1.0/1200-14

2000

2200

80

10

81.83

35.3

100

I 6,I 16B80-1.0/1200-10

2560

2816

14

80.9

49.40

125

I 6,I 16B80-1.0/1400-14

2667

1934

100

10

101.9

35.3

100

I 6,I 16B100-1.0/1300-10

3200

3520

14

100.06

49.40

125

I 6,I 16B100-1.0/1500-14

3333

3666

120

10

115.5

35.3

100

I 6,I 16B120-1.0/1500-10

3870

4257

14

119.0

49.40

125

I 6,I 16B120-1.0/1700-14

4020

4422

130

14

128.80

49.4

125

I 6,I 16B130-1.0/1750-14

4241

4665

18

129.09

63.5

150

I 6,I 16B130-1.0/1967-18

4462

4908

150

14

148.1

49.4

125

I 6,I 16B150-1.0/1890-14

4702

5172

18

148.2

63.5

150

I 6,I 16B150-1.0/2010-18

4962

5458
